저전압 방폭 삼상비동기전동기

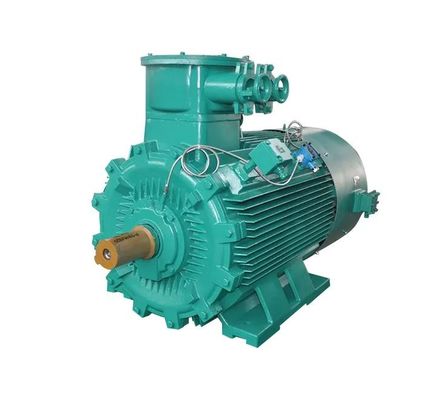

YBX3 시리즈 고효율과 고압 방염 3상 비동기 전동기는 완전히 에워싸입니다, 농형부 고효율 방염 3상 비동기 전동기가 우리의 회사에 의해 발달했고, 설계했습니다.

프레임프로어브 Ex Ｄ 모터가 방폭형 전동기의 일종의 형태입니다, 그것의 원칙이 정상 작동에서 장비이고 불똥을 생산할 수 있다고, 고온의 아크 또는 방염인 것 밖에, 내압 방폭 구조 위의 위험한 부분은 해로운 변형 없이 내부 압력을 견뎌낼 수 있고, 내부 가스 불꽃을 보증할 수 있습니다

신체가 더 갭을 통하여 퍼질 때, 그것은 외피가 가스 외부를 폭발시키기에 충분히가 아닙니다.

1가지 이 일련의 모터의 실행 표준은 다음과 같습니다 : GB755-2008 회전 모터 할당량과 성능 GB/T 1032-2012 3상 비동기 전동기는 방법 GB 3836.1-2010 "폭발성 환경 파트 1을 시험합니다 : 장비 통과

전기 장비의 3개 분류

석탄 광산 외에 폭발적 가스 환경을 위한 등급 1 전기 장비. 11개 종류의 전기 장비 재분류 :

Il 클래스 A : 대표 가스는 메탄입니다.

I1 클래스 B : 대표 가스는 에틸렌입니다.

ll 등급 C : 대표 가스는 수소와 에틸 가스입니다.

4. 다른 온도 그룹에 해당한 최고 표면 온도는 표 1에 나타납니다 :

표 1

사용에 대한 요건

GB 3836.2-2010 "폭발성 환경 파트 2 : 방염인 것에 의해

구내 Ｄ에 의해 보호받은 장비

다른 JB /T12305.1-2015 "고효율 고압 방염 3상

스텝 모터 -- 기술 상태 -- 파트 1 : YBX3 시리즈 고효율과 고압 방염 3상 비동기 전동기 (프레임 크기 355~630)

JB /T12306.1-2015 "10kV 고효율 고전압 방염 3상 비동기 전동기 기술 상태 파트 1 : 고효율 고전압 방염 3상 비동기 전동기 (프레임이 넘버링한 YBX3 시리즈 (10KV)

400 ~ 630)"

GB-30254-203 에너지 효율 한계와 고전압 3상 새장 유도 전동기의 에너지 효율 레벨

회전 모터의 전체 구조물을 위한 GB/T 4942.1-2006(1EC60034-5:2000) 보호 클래스 (IP 코드)

56 밀리미터의와 위쪽에 축중심 높이와 모터의 GB10068-2008(1EC60034-141996) 기계 진동 -- 측정, 평가와 진동의 측정

제한

회전 모터의 GB/T 100691-2006 방법과 소음의 확정을 위한 제한 -- 파트 1 : 회전 모터 (neg ISO1680-1.1986)로부터의 소음의 확정을 위한 방법

GB 10069.3-2008(1EC60034-9) 회전 모터 -- 소음의 확정 -- 방법과 제한 -- 부품 3 : 잡음 허용 한도

GB /T1993 회전 모터 냉각 방식

GB/T 4772.1-1999(1EC60072.1:1990) 회전 모터 -- 차원과 출력 전원 계층 -- 파트 1 : 400에 대한 토대 56과 1080년에 대한 플랜지 55

GB/T 4772.2-1999 (IEC60072.2 :1990년) 회전 모터 -- 차원과 출력 전원 계층 -- 파트 2 : 프레임 번호

355~1000과 플랜지 수 1180~2360

GB 1971-2006 (IEC60034-8:2002, IDT) 회전 모터 줄 엔드 마크와 회전 방향

2가지 방폭 원리

기온 그룹

자동차 표면 최대 허용치 표면 온도 (C) 2가지 장점

1 고효율과 에너지 절약

이 일련의 모터스의 효율은 고전압 3상 새장 유도 전동기의 GB-30254-2013 에너지 효율 한계와 에너지 효율 등급에 따르며, 그것이 고객들의 운영 효율성을 향상시킬 수 있습니다.

고효율 모터스의 실제감에 대한, 효율 요구사항은 매우 향상될 수 있습니다

100kw4-pole 6kV 모터 (레벨 1 에너지 효율 값 95.7% 수준 96.4% 에너지 효율 값 8000h 연례 활동)에 의해 계산됩니다

레벨 1 에너지 효율 연례 소비 전력 :

PIl = 1000/0.957 * 8000 = 8359457 킬로와트시

레벨 1 에너지 효율 연례 소비 전력 :

PI = 1000/0.964 * 8000 = 8298755 킬로와트시

연간 에너지 절약 : Ｐ = PI1-PI =60702kWh

위에서 말한 계산에서 볼 수 있는 바와 같이, YBX3 시리즈 1000kW 모터 중에서 선택이 연례 전력 절감은 60702kWh입니다, 에너지 절약 효과가 매우 명백합니다.

2. 최적화된 전자기 설계

이 일련의 모터는 전자기 성능, 난방과 기구적 응력과 변형과 전자기 최적화 디자인, 구조 크기, 공기 간극, 홈 적합성과 모든 범위의 최적화 디자인의 홈 형상을 분석하기 위한 유한 요소법, 베스트를 달성하기 위한 모터 성능을 사용합니다.

3가지 절연 시스템

이 일련의 모터 사용 다양한 성능이 포괄적으로 개량 절연 시스템, 전압 특성, 온도 특성, 휨의 세기, 고장 전압 시험이었습니다

그러므로, 절연성능은 믿을 만하고 기계류가 강합니다

높은 정도, 강한 방습 능력.

고강도 프레임 구조

엔진 베이스와 끝 카버는 그레이 캐스트 아이언 또는 구상 흑연 주철이 더 가혹한 운영 환경에 적응시키는데 사용될 수 있는 고강도로 만들어집니다. 유한 요소 분석, 진보적 캐스팅 기술과 엄격한 품질 관리는 골조가 더 높은 강도와 강성을 가지는다는 것을 함께 보증하고, 잘 구조적인 방염이 요구조건을 충족시킬 수 있습니다.

5 고출력 밀도

전통적 모터의 똑같은 좌석 번호가 고위 측 전원 밀도를 가지고 있는 것보다, 전자기 설계, 첨단 제조업 エ 예술의 최적화를 통한 이 직권 전동기는 소재 사용 비율을 향상시킵니다.

3세. 사용의 범위

이 일련의 모터스는 GB3836.1-2010 폭발성 환경 I 일환에 대한 관련 규제에 따라 고전압 방염 3상 비동기 전동기를 구하여 고효율과 에너지로 제조됩니다 : 장비와 GB 3836.2-2010 폭발성 환경 부분 II에 대한 일반 요구사항 : 장비는 방염 샐 Ｄ에 의해 보호했습니다. 방폭 표시는 Ex 이중 인라인입니다 T4 Gb, 전 이중 인라인 BT4

SD는 왼쪽으로 있습니다

단 구성.

예 : YBX3

5002-4( W )

샤프트의 센터가 실내인 500 밀리미터 높은 것을 나타내는 2 번 철심, 4개 막대기, Ｗ 실외형은 빠질 수 있습니다.

일련 코드 :

3상 비동기 전동기를 위한 Ｙ,

3는 세번째 디자인을 보여줍니다

비는 방염인 것을 위해 서 있으며, 고효율을 위해 Ｘ,

5가지 방폭 마크 설명

GB /T3836.1-2010 폭발성 환경 파트 1에 따른 것 : 장비, 방폭 표시 동안 일반 요구사항은 기호 EX, 폭발 방지 형태, 부류 기호, 최고 표면 온도, 장비 보호 수준과 보호 클래스로 구성됩니다.

예 : Ｅ d1BI4 Gb IP54

보호 수준은 1P54입니다

장치 보호 수준 Gb

모터 링을 나타내는 최고 표면 온도 온도 그룹 T4 부류 기호

환경 카테고리 레벨

전기 장비가 1 또는 더 많은 표준에 따른 것을 나타내면서, 자동차 폭발 방지 형태는 방염 방폭 표시입니다

한 폭발 방지 형태

Ex dll T4 Gb가 한 수업 Il, 기온 그룹 T1, T2, T3과 T4의 폭발성 혼합물이 존재하는 공장에 적합합니다.

전 이중 인라인 비 T4 Gb는 공장 I1 클래스 B에 적합하고, 온도 그룹 T1, T2, T3과 T4 폭발성 혼합물 존재 환경입니다.

필요에 따르면, Gb,1 등급 C가 미끄럼 베어링을 사용하도록 허용되지 않는 것이 또한 전 이중 인라인 CT4로 만들어질 수 있습니다. 필요한 경우 개별적으로 상의하세요.

이 일련의 자동차는 폭발성 혼합물이 팬들, 압축기, 물 펌프, 분쇄기와 벨트 콘베어와 같은 다양한 기계적인 장비를 운전하기 위해, 석유, 화학, 철강과 다른 산업에 존재한 위험한 장소에서 넓게 사용됩니다. 명령할 때 큰 불활동 팬, 미분탄기, 롤링 장치, 윈치, 신 열망 구호, 벨트 콘베어와 다른 기계류와 모터는 세부 협정을 서명하고 모터의 특수한 설계를 위한 기준으로서, 적절한 기술적인 매개 변수를 제공하여야 합니다

안전하고 믿을 만한 자동차 수송 오우를 보증합니다

스윙 모터의 정상 작동의 기초적인 조건 : 높이는 1000Mo를 초과하지 않습니다
